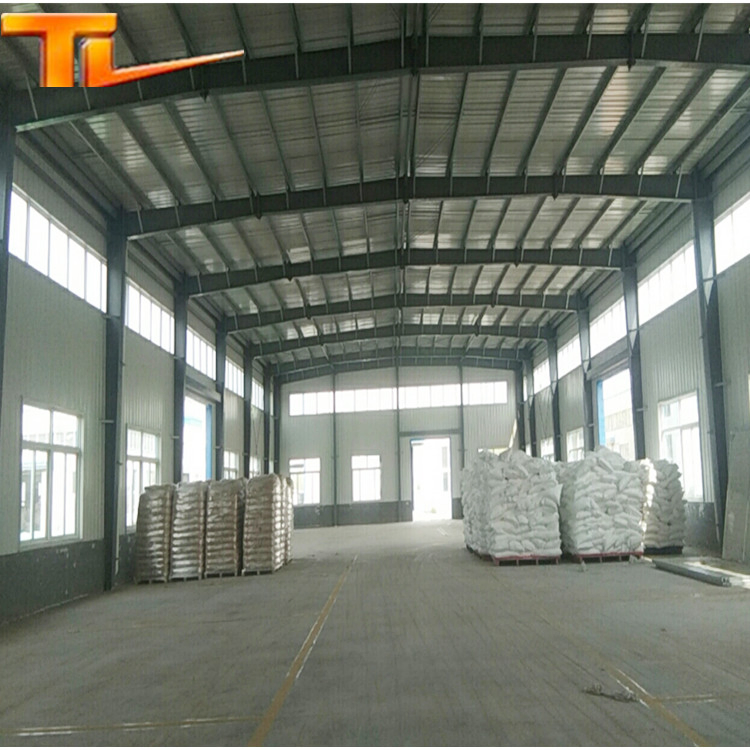

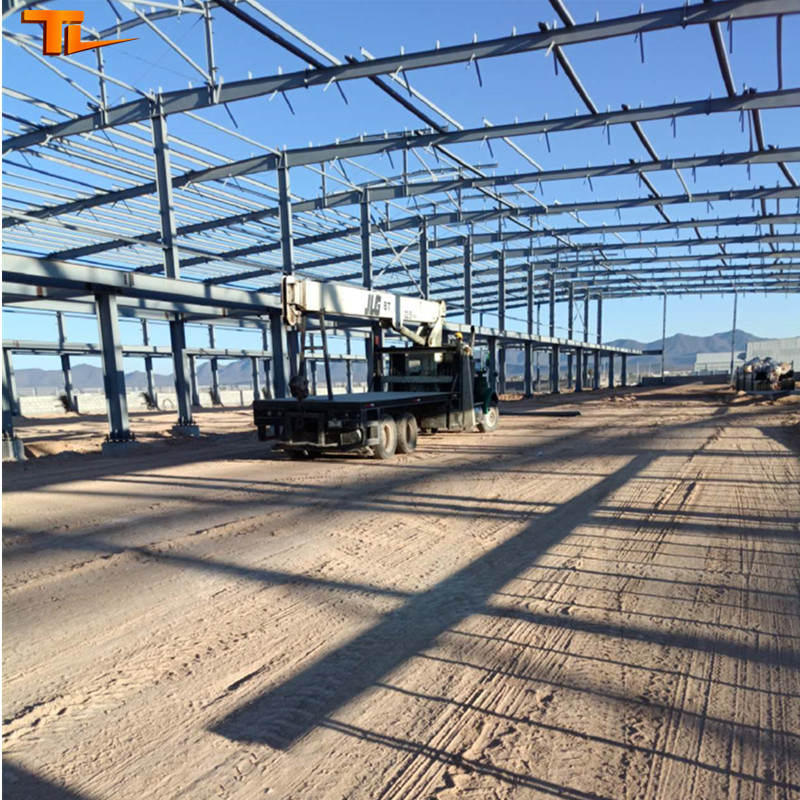

La estructura de acero está compuesta por materiales de acero y es un nuevo tipo de estructura de construcción. La estructura está compuesta principalmente de vigas de acero, columnas de acero, cabezas de acero y otros componentes de acero de sección H y chapa de acero.

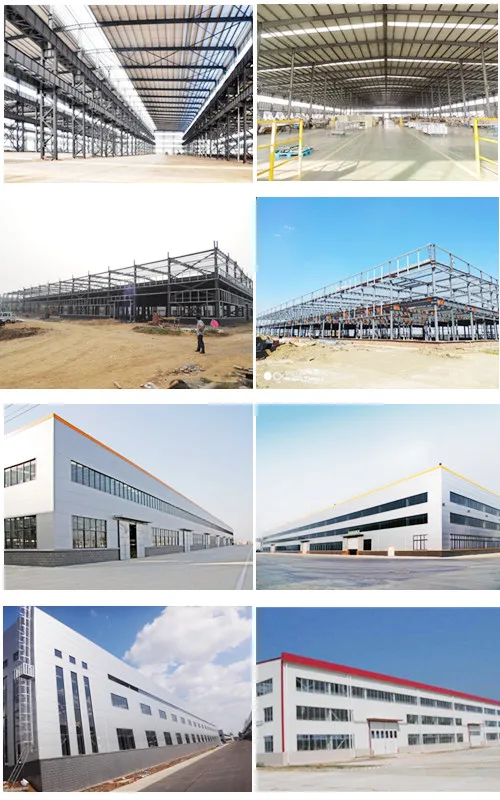

Las juntas entre los componentes de acero se suelen soldar y atornillar. Debido a que tiene carácter de peso ligero y fácil construcción, se utiliza ampliamente para grandes fábricas, almacenes, talleres, estadios, puentes y edificios de gran altura.

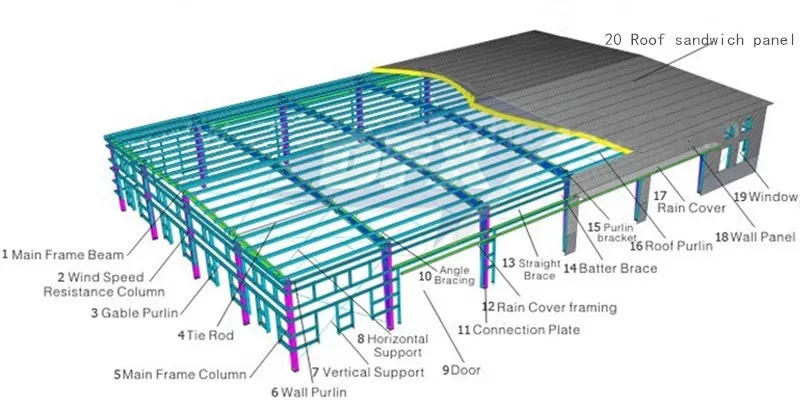

Componentes principales del sistema:

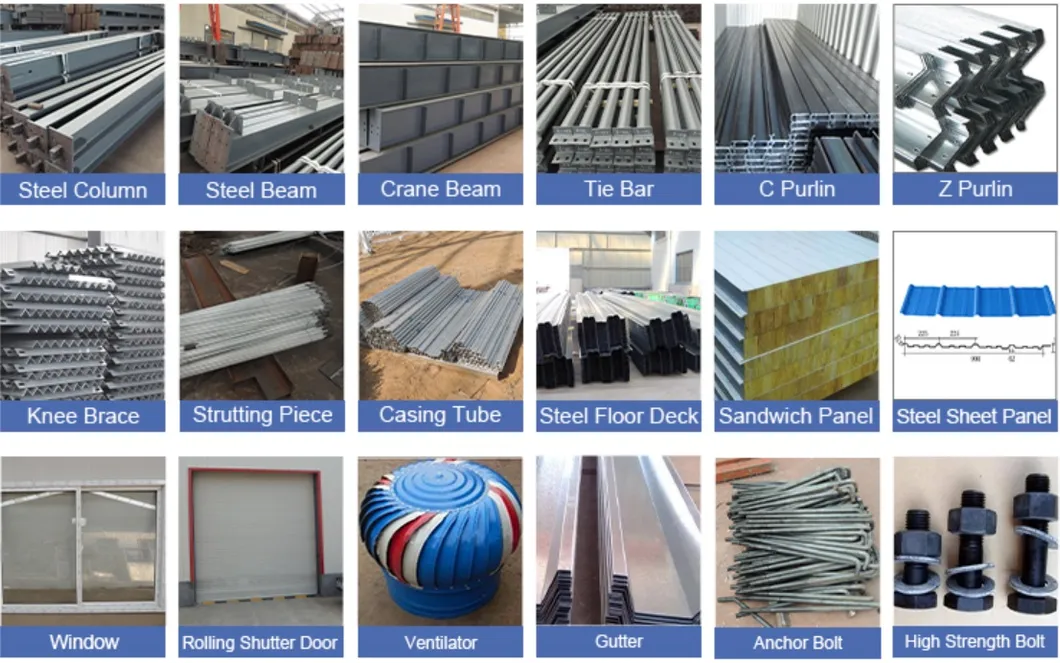

Sección H columna de acero y viga de acero, pared y techo de la urna, pieza de corte, acero de refuerzo, pared y techo de panel, puerta y ventana, y los accesorios necesarios para un ensamblaje óptimo y seguro.
| ELEMENTO | NOMBRE DEL MIEMBRO | ESPECIFICACIÓN |
|---|---|---|
| Bastidor principal de acero | Columna | Q235, Q355 Acero laminado en caliente/soldado de sección H. |
| Haz | Q235, Q355 Acero laminado en caliente/soldado de sección H. | |
| Bastidor secundario | Purina | Q235 C o Z Tipo Purlin |
| Rodillera | Q235 Acero angular | |
| Barra de amarre | Q235 tubo circular de acero | |
| Pieza de corte | Q235 barra de acero redonda | |
| Soporte vertical & horizontal | Q235 barra de acero angular o de acero redondo | |
| Sistema de revestimiento | Panel del techo | Panel de chapa de acero corrugado o panel de sándwich (EPS/lana de roca/Fibra de vidrio/ Panel de sándwich de poliuretano) |
| Panel de pared | Panel de chapa de acero corrugado o panel de sándwich (EPS/lana de roca/Fibra de vidrio/ Panel de sándwich de poliuretano) | |
| Ventana | Ventana de aleación de aluminio | |
| Puerta | Puerta de panel deslizante de sándwich /puerta de obturador giratorio | |
| Claraboya | FRP | |
| Accesorios | Rainspout | PVC |
| Canalón | Chapa de acero/Acero inoxidable | |
| Conexión | Perno de anclaje | Q235, M24/30/45, etc. |
| Perno de alta resistencia | M12/16/20, 10,9S | |
| Perno normal | M12/16/20, 4,8S | |
| Resistencia al viento | Grado 12 | |
| Resistencia a terremotos | Grado 9 | |
| Tratamiento de la superficie | Pintura alquídica, Pintura rica en zinc epoxi o galvanizado | |
Para ofrecerle una cotización precisa y adaptada a su proyecto, por favor proporcione los siguientes datos técnicos:
| No. | Información requerida para la cotización |
|---|---|
| 1 | ¿Ubicación geográfica del edificio? |
| 2 | ¿Propósito de la construcción? (ej. almacén, taller, comercial) |
| 3 | Dimensiones deseadas: longitud(m) x anchura(m) x altura (m) |
| 4 | ¿Cuántos pisos tendrá? Si es multi-piso, indique la carga por metro cuadrado de cada planta |
| 5 | Datos climáticos locales: carga de lluvia, carga de nieve, velocidad del viento y nivel de terremotos |
| 6 | ¿Requiere pared de ladrillos? Si es así, ¿de qué altura? |
| 7 | ¿Necesita grúa puente? Si es así, ¿de cuántas toneladas? ¿viga simple o doble? |
| 8 | Panel de techo y pared: ¿Panel sándwich o chapa de acero galvanizado? |
| 9 | Tamaño de la puerta y tipo de apertura (enrollable o corrediza) |
| 10 | Tamaño y cantidad de ventanas requeridas |
| 11 | ¿Se requiere sistema de ventilación? |
| 12 | ¿Se requiere claraboyas para luz natural? |
| 13 | ¿Las piezas de acero requieren acabado de pintura o galvanizado? |
| 14 | Si dispone de planos de diseño previos, por favor adjúntelos como referencia |
